DIAGRAM 2025 AODES FRONT DRIVE SYSTEM(FOUR DOOR) F03

№
Название, артикул

Цена

(руб.)

В узле

(шт.)
1
Колпачек колеса черный
Колпачек колеса черный 17005230020
По запросу
2
Под заказ
Под заказ
По запросу
2
Шплинт φ4.0X40
Шплинт φ4.0X40 05011400405
По запросу
2
Под заказ
Под заказ
По запросу
3
Шлицевая фланцевая гайка M22×1,5
Шлицевая фланцевая гайка M22×1,5 04812220022
По запросу
2
Под заказ
Под заказ
По запросу
4
Накидная гайка (черная)
Накидная гайка (черная) 04322120024
По запросу
8
Под заказ
Под заказ
По запросу
5
Передняя покрышка 28X9-14
Передняя покрышка 28X9-14 16805030640
По запросу
2
Под заказ
Под заказ
По запросу
5
Шина передняя 27х9-14 (Sl306)
Шина передняя 27х9-14 (Sl306) 14605300010
По запросу
2
Под заказ
Под заказ
По запросу
6
Передний обод 14X7
Передний обод 14X7 16805030400
По запросу
2
Под заказ
Под заказ
По запросу
6
Диск колесный легкосплавный передний 14x7
Диск колесный легкосплавный передний 14x7 17005030400
По запросу
2
Под заказ
Под заказ
По запросу
7
Ступица переднего колеса
Ступица переднего колеса 15101030000
По запросу
7
Под заказ
Под заказ
По запросу
8
Передний тормозной диск
Передний тормозной диск 15106010020
По запросу
2
Под заказ
Под заказ
По запросу
9
Болт с внутренним шестигранником M8X20
Болт с внутренним шестигранником M8X20 01826080205
По запросу
8
Под заказ
Под заказ
По запросу
10
Вентиль
Вентиль 10405230030
По запросу
2
Под заказ
Под заказ
По запросу
11
Передний левый приводной вал в сборе
Передний левый приводной вал в сборе 16701220000
По запросу
1
Под заказ
Под заказ
По запросу
11
Передний привод в сборе (левый)
Передний привод в сборе (левый) 16801220000
По запросу
1
Под заказ
Под заказ
По запросу
12
Snap Roll φ25
Snap Roll φ25 16801220070
По запросу
2
Под заказ
Под заказ
По запросу
13
Подвижный универсальный шарнир (передняя полуось)
Подвижный универсальный шарнир (передняя полуось) 16801220110
По запросу
2
Под заказ
Под заказ
По запросу
14
Шланговый хомут φ75,5
Шланговый хомут φ75,5 16801220170
По запросу
4
Под заказ
Под заказ
По запросу
15
Пылезащитная крышка (передний вал ШРУС)
Пылезащитная крышка (передний вал ШРУС) 16801220120
По запросу
4
Под заказ
Под заказ
По запросу
16
Шланговый хомут φ28,5
Шланговый хомут φ28,5 16801220150
По запросу
4
Под заказ
Под заказ
По запросу
17
Промежуточный вал(Fh,Lh)
Промежуточный вал(Fh,Lh) 16801220130
По запросу
1
Под заказ
Под заказ
По запросу
18
Хомут для шланга φ74
Хомут для шланга φ74 16801220160
По запросу
2
Под заказ
Под заказ
По запросу
20
Передний правый приводной вал в сборе
Передний правый приводной вал в сборе 16701230000
По запросу
1
Под заказ
Под заказ
По запросу
20
Передний привод в сборе (правый)
Передний привод в сборе (правый) 16801230000
По запросу
1
Под заказ
Под заказ
По запросу
21
Промежуточный вал(Fh,Rh)
Промежуточный вал(Fh,Rh) 16801230130
По запросу
1
Под заказ
Под заказ
По запросу
22
Втулка рулевого механизма
Втулка рулевого механизма 17705100140
По запросу
4
Под заказ
Под заказ
По запросу
23
Втулка рулевого механизма
Втулка рулевого механизма 16808250110
По запросу
2
Под заказ
Под заказ
По запросу
23
Нижняя монтажная пластина передней оси (L)
Нижняя монтажная пластина передней оси (L) 16708250110
По запросу
1
Под заказ
Под заказ
По запросу
24

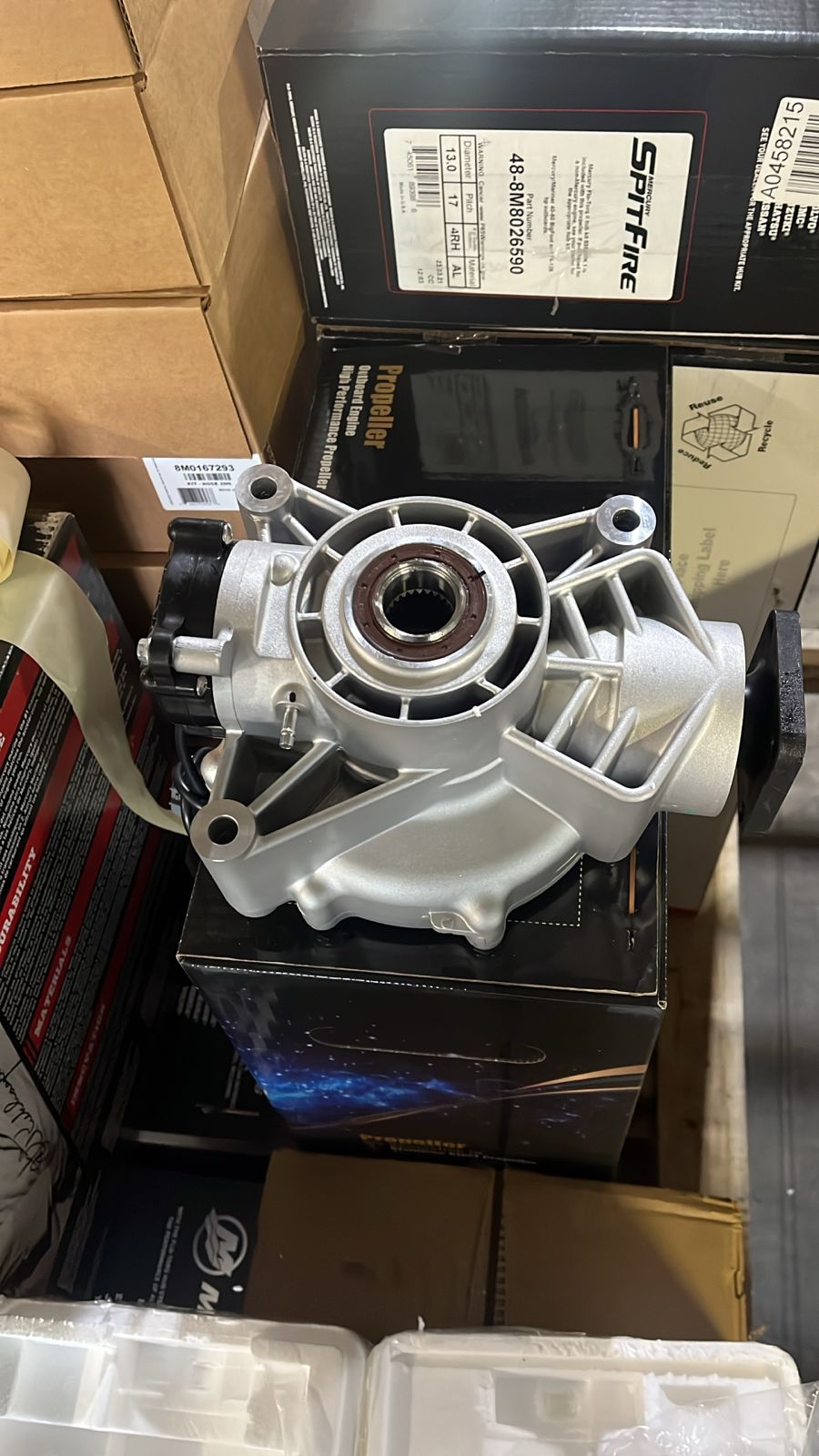

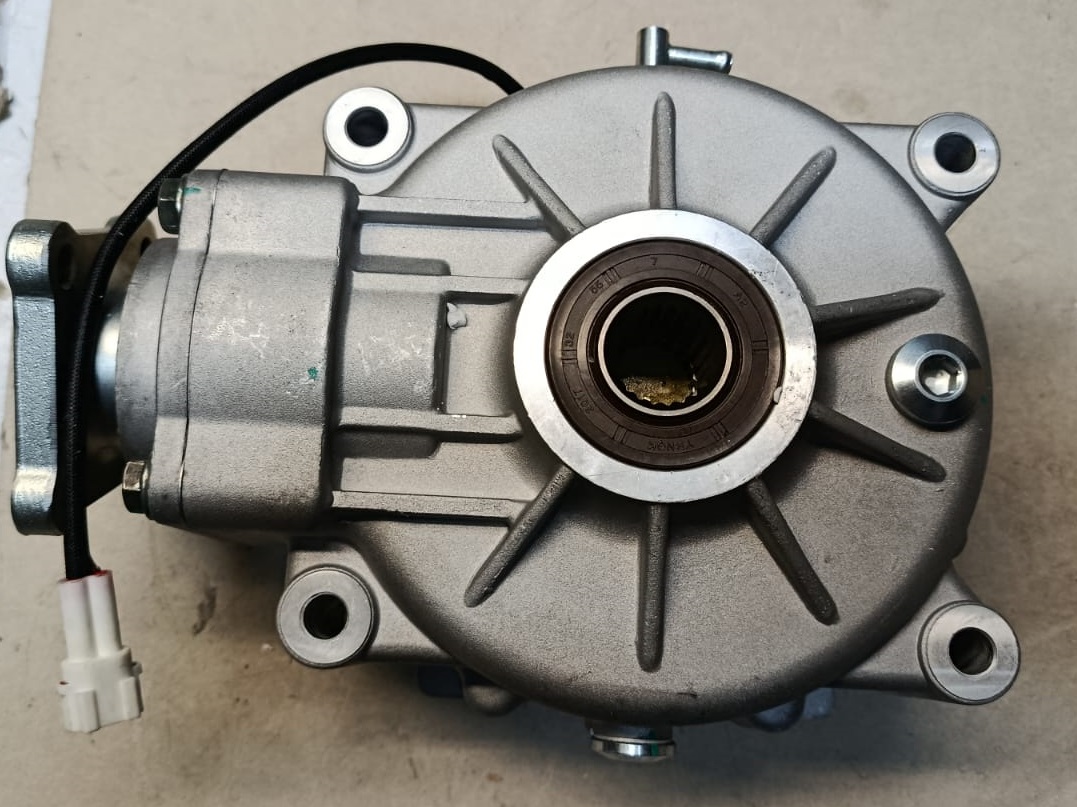

Дифференциал передний в сборе(новый)
Дифференциал передний в сборе(новый) 16803100001 Замена для 16803100000
По запросу
1
Под заказ
Под заказ
По запросу
24
Передний дифференциал Workcross (вторая половина 2024г)
Передний дифференциал Workcross (вторая половина 2024г) 16703100000
По запросу
1
Под заказ
Под заказ
По запросу
25
болт с шестигранным фланцем
болт с шестигранным фланцем 01256120306
По запросу
4
Под заказ
Под заказ
По запросу
26
Болт с шестигранной головкой M8×20
Болт с шестигранной головкой M8×20 01224080206
По запросу
2
Под заказ
Под заказ
По запросу
27
C-образный зажим φ25
C-образный зажим φ25 07011250004
По запросу
4
Под заказ
Под заказ
По запросу
28
Крестовина карданного вала в сборе
Крестовина карданного вала в сборе 17003130120 Замена для 17003130120YIT Замена для CC 401
По запросу
4
Под заказ
Под заказ
По запросу
29
Верхняя монтажная пластина передней оси
Верхняя монтажная пластина передней оси 16708250100
По запросу
1
Под заказ
Под заказ
По запросу
29
Верхняя монтажная пластина переднего моста
Верхняя монтажная пластина переднего моста 16808250100
По запросу
1
Под заказ
Под заказ
По запросу
30
Пружинный хомут φ8
Пружинный хомут φ8 11904070030
По запросу
1
Под заказ
Под заказ
По запросу
31
Болт с шестигранной головкой M10X125X1,25
Болт с шестигранной головкой M10X125X1,25 01256101256
По запросу
2
Под заказ
Под заказ
По запросу
32
Болт с шестигранной головкой M10X95X1,25
Болт с шестигранной головкой M10X95X1,25 01256100956
По запросу
1
Под заказ
Под заказ
По запросу
33
Фланцевый болт с шестигранной головкой 10x20x1,25
Фланцевый болт с шестигранной головкой 10x20x1,25 01566100206
По запросу
8
Под заказ
Под заказ
По запросу
34
Контргайка фланца Heagon M10X1,25
Контргайка фланца Heagon M10X1,25 04622100026
По запросу
9
Под заказ
Под заказ
По запросу
40
Фланец карданного вала
Фланец карданного вала 16803110060
По запросу
2
Под заказ
Под заказ
По запросу
41
Вилка регулировочного шарнира приводного вала
Вилка регулировочного шарнира приводного вала 16803110070
По запросу
1
Под заказ
Под заказ
По запросу
42
Хомут для шланга φ41x7x0,6
Хомут для шланга φ41x7x0,6 16803110080
По запросу
4
Под заказ
Под заказ
По запросу
43
пыльник карданного вала
пыльник карданного вала 16803110030
По запросу
2
Под заказ
Под заказ
По запросу
44
Пресс-масленка
Пресс-масленка 10901070090
По запросу
2
Под заказ
Под заказ
По запросу
45
Шестигранная контргайка с фланцем M8
Шестигранная контргайка с фланцем M8 04612080026
По запросу
2
Под заказ
Под заказ
По запросу
46
Вентиляционная труба переднего моста (L=500 мм)
Вентиляционная труба переднего моста (L=500 мм) 16803100920
По запросу
1
Под заказ
Под заказ
По запросу
47
Средняя часть карданного вала
Средняя часть карданного вала 16803110100
По запросу
1
Под заказ
Под заказ
По запросу
48
Карданный вал
Карданный вал 16803110000
По запросу
1
Под заказ
Под заказ
По запросу
49
Болт с шестигранной головкой M10×20×1,25
Болт с шестигранной головкой M10×20×1,25 01256100206
По запросу
4
Под заказ
Под заказ
По запросу
50
Шайба стопорная
Шайба стопорная 15101230010
По запросу
2
Под заказ
Под заказ
По запросу
51
Болт с шестигранной фланцевой головкой M8X25
Болт с шестигранной фланцевой головкой M8X25 01214080254
По запросу
32
Под заказ
Под заказ
По запросу
52
Бедлок колесный (черное) АРМИ
Бедлок колесный (черное) АРМИ 17005040520
По запросу
1
Под заказ
Под заказ
По запросу
52
Бедлок колесный передний желтый
Бедлок колесный передний желтый 17005040510
По запросу
1
Под заказ
Под заказ
По запросу
52
Бедлок колесный передний красный
Бедлок колесный передний красный 17005040500
По запросу
1
Под заказ
Под заказ
По запросу
53
Пряжка
Пряжка 90103040053 Замена для 13210340210
По запросу
2
Под заказ
Под заказ
По запросу
54
Нижняя монтажная пластина передней оси(R)
Нижняя монтажная пластина передней оси(R) 16708250120
По запросу
1
Под заказ
Под заказ
По запросу
Схема узла: DIAGRAM 2025 AODES FRONT DRIVE SYSTEM(FOUR DOOR) F03
№
Название, артикул

Цена

(руб.)

В узле

(шт.)
1
Колпачек колеса черный
Колпачек колеса черный 17005230020
По запросу
2
Под заказ
По запросу
2
Шплинт φ4.0X40
Шплинт φ4.0X40 05011400405
По запросу
2
Под заказ
По запросу
3
Шлицевая фланцевая гайка M22×1,5
Шлицевая фланцевая гайка M22×1,5 04812220022
По запросу
2
Под заказ
По запросу
4
Накидная гайка (черная)
Накидная гайка (черная) 04322120024
По запросу
8
Под заказ
По запросу
5
Передняя покрышка 28X9-14
Передняя покрышка 28X9-14 16805030640
По запросу
2
Под заказ
По запросу
5
Шина передняя 27х9-14 (Sl306)
Шина передняя 27х9-14 (Sl306) 14605300010
По запросу
2
Под заказ
По запросу
6
Передний обод 14X7
Передний обод 14X7 16805030400
По запросу
2
Под заказ
По запросу
6
Диск колесный легкосплавный передний 14x7
Диск колесный легкосплавный передний 14x7 17005030400
По запросу
2
Под заказ
По запросу
7
Ступица переднего колеса
Ступица переднего колеса 15101030000
По запросу
7
Под заказ
По запросу
8
Передний тормозной диск
Передний тормозной диск 15106010020
По запросу
2
Под заказ
По запросу
9
Болт с внутренним шестигранником M8X20
Болт с внутренним шестигранником M8X20 01826080205
По запросу
8
Под заказ
По запросу
10
Вентиль
Вентиль 10405230030
По запросу
2
Под заказ
По запросу
11
Передний левый приводной вал в сборе
Передний левый приводной вал в сборе 16701220000
По запросу
1
Под заказ
По запросу
11
Передний привод в сборе (левый)
Передний привод в сборе (левый) 16801220000
По запросу
1
Под заказ
По запросу
12
Snap Roll φ25
Snap Roll φ25 16801220070
По запросу
2
Под заказ
По запросу
13
Подвижный универсальный шарнир (передняя полуось)
Подвижный универсальный шарнир (передняя полуось) 16801220110
По запросу
2
Под заказ
По запросу
14
Шланговый хомут φ75,5
Шланговый хомут φ75,5 16801220170
По запросу
4
Под заказ
По запросу
15
Пылезащитная крышка (передний вал ШРУС)
Пылезащитная крышка (передний вал ШРУС) 16801220120
По запросу
4
Под заказ
По запросу
16
Шланговый хомут φ28,5
Шланговый хомут φ28,5 16801220150
По запросу
4
Под заказ
По запросу
17
Промежуточный вал(Fh,Lh)
Промежуточный вал(Fh,Lh) 16801220130
По запросу
1
Под заказ
По запросу
18
Хомут для шланга φ74
Хомут для шланга φ74 16801220160
По запросу
2
Под заказ
По запросу
20
Передний правый приводной вал в сборе
Передний правый приводной вал в сборе 16701230000
По запросу
1
Под заказ
По запросу
20
Передний привод в сборе (правый)
Передний привод в сборе (правый) 16801230000
По запросу
1
Под заказ
По запросу
21
Промежуточный вал(Fh,Rh)
Промежуточный вал(Fh,Rh) 16801230130
По запросу
1
Под заказ
По запросу
22
Втулка рулевого механизма
Втулка рулевого механизма 17705100140
По запросу
4
Под заказ
По запросу
23
Втулка рулевого механизма
Втулка рулевого механизма 16808250110
По запросу
2
Под заказ
По запросу
23
Нижняя монтажная пластина передней оси (L)
Нижняя монтажная пластина передней оси (L) 16708250110
По запросу
1
Под заказ
По запросу
24
Дифференциал передний в сборе(новый)
Дифференциал передний в сборе(новый) 16803100001 Замена для 16803100000
По запросу
1
Под заказ
По запросу
24
Передний дифференциал Workcross (вторая половина 2024г)
Передний дифференциал Workcross (вторая половина 2024г) 16703100000
По запросу
1
Под заказ
По запросу
25
болт с шестигранным фланцем
болт с шестигранным фланцем 01256120306
По запросу
4
Под заказ
По запросу
26
Болт с шестигранной головкой M8×20
Болт с шестигранной головкой M8×20 01224080206
По запросу
2
Под заказ
По запросу
27
C-образный зажим φ25
C-образный зажим φ25 07011250004
По запросу
4
Под заказ
По запросу
28
Крестовина карданного вала в сборе
Крестовина карданного вала в сборе 17003130120 Замена для 17003130120YIT Замена для CC 401
По запросу
4
Под заказ
По запросу
29
Верхняя монтажная пластина передней оси
Верхняя монтажная пластина передней оси 16708250100
По запросу
1
Под заказ
По запросу
29
Верхняя монтажная пластина переднего моста
Верхняя монтажная пластина переднего моста 16808250100
По запросу
1
Под заказ
По запросу
30
Пружинный хомут φ8
Пружинный хомут φ8 11904070030
По запросу
1
Под заказ
По запросу
31
Болт с шестигранной головкой M10X125X1,25
Болт с шестигранной головкой M10X125X1,25 01256101256
По запросу
2
Под заказ
По запросу
32
Болт с шестигранной головкой M10X95X1,25
Болт с шестигранной головкой M10X95X1,25 01256100956
По запросу
1
Под заказ
По запросу
33
Фланцевый болт с шестигранной головкой 10x20x1,25
Фланцевый болт с шестигранной головкой 10x20x1,25 01566100206
По запросу
8
Под заказ
По запросу
34
Контргайка фланца Heagon M10X1,25
Контргайка фланца Heagon M10X1,25 04622100026
По запросу
9
Под заказ
По запросу
40
Фланец карданного вала
Фланец карданного вала 16803110060
По запросу
2
Под заказ
По запросу
41
Вилка регулировочного шарнира приводного вала
Вилка регулировочного шарнира приводного вала 16803110070
По запросу
1
Под заказ
По запросу
42
Хомут для шланга φ41x7x0,6
Хомут для шланга φ41x7x0,6 16803110080
По запросу
4
Под заказ
По запросу
43
пыльник карданного вала
пыльник карданного вала 16803110030
По запросу
2
Под заказ
По запросу
44
Пресс-масленка
Пресс-масленка 10901070090
По запросу
2
Под заказ
По запросу
45
Шестигранная контргайка с фланцем M8
Шестигранная контргайка с фланцем M8 04612080026
По запросу
2
Под заказ
По запросу
46
Вентиляционная труба переднего моста (L=500 мм)
Вентиляционная труба переднего моста (L=500 мм) 16803100920
По запросу
1
Под заказ
По запросу
47
Средняя часть карданного вала
Средняя часть карданного вала 16803110100
По запросу
1
Под заказ
По запросу
48
Карданный вал
Карданный вал 16803110000
По запросу
1
Под заказ
По запросу
49
Болт с шестигранной головкой M10×20×1,25
Болт с шестигранной головкой M10×20×1,25 01256100206
По запросу
4
Под заказ
По запросу
50
Шайба стопорная
Шайба стопорная 15101230010
По запросу
2
Под заказ
По запросу
51
Болт с шестигранной фланцевой головкой M8X25
Болт с шестигранной фланцевой головкой M8X25 01214080254
По запросу
32
Под заказ
По запросу
52
Бедлок колесный (черное) АРМИ
Бедлок колесный (черное) АРМИ 17005040520
По запросу
1
Под заказ
По запросу
52
Бедлок колесный передний желтый
Бедлок колесный передний желтый 17005040510
По запросу
1
Под заказ
По запросу
52
Бедлок колесный передний красный
Бедлок колесный передний красный 17005040500
По запросу
1
Под заказ
По запросу
53
Пряжка
Пряжка 90103040053 Замена для 13210340210
По запросу
2
Под заказ
По запросу
54
Нижняя монтажная пластина передней оси(R)
Нижняя монтажная пластина передней оси(R) 16708250120
По запросу
1
Под заказ
По запросу
